电池供电型超声波工业水表TDS-100W
  • 电池供电型超声波工业水表TDS-100W

  • 型号:TDS-100W
  • 品牌:整理中
  • 电话:0532-83776872、13645326696、13341231076
  • 传真:0532-83776882
  • 地址:青岛市四方区鞍山一路88号黄金岁月2118
  • 备注:更详细产品请致电或点击<在线咨询>交流
电池供电型超声波工业水表TDS-100W产品详细介绍

一、产品概述

螺纹/法兰连接

法兰连接

外夹式

插入式

螺纹/法兰连接

法兰连接

外夹式

插入式

新型TDS-100W电池供电型超声波工业水表使用了具有50分贝动态范围的前置接收放大器,可选配外夹式、插入式、管段式等传感器,解决了原有产品小流量漂移问题。与机械水表相比具有无活动部件,始动流量低,量程比宽,测量精度高,使用寿命长等特点。

二、技术参数
* 测量精度:优于2%,重复性:优于0.5%
 * 工作电源:3.6V/19AH锂电池供电 (电压≥2.6V时工作正常)
 * 测量周期:500ms~49秒(出厂默认10秒)
 * 采样次数:每个测量周期采样次数32组~128组可选(出厂默认64组)
 * 显    示:本地96段LCD显示器,可显示44个不同的窗口内容
 * 操    作:使用专用二次仪表或PC设参软件(公司网站可下载),通过RS485设置参数,可浏览44个窗口内容
 * 可选输出:◇1路USART(TTL)输出
             ◇1路RS485输出 (可选内部锂电池供电或外部直流电源供电)
             ◇双路隔离OCT输出 (脉冲宽度6~1000ms间可编程,默认200ms)
             ◇1路双向串行外设通用接口,可以直接通过串联的形式连接多个外部设备:4-20毫安模拟输出板、
频率信号输出板、热敏打印机等。 (需外接电源,不推荐使用,如需建议选用一体式流量计)
 * 可选输入:两路PT1000铂电阻
 * 通讯协议:MODBUS协议,M-BUS协议,FUJI扩展协议,并兼容国内其它厂家同类产品通讯协议
 * 其它功能:◇自动记忆前512天,前128个月,前10年正/负/净累积流量
   ◇自动记忆前30次上、断电时间和流量并可实现自动或手动补加,并可通过MODBUS协议读出
   ◇可通过E-mail传送来的代码文件实现软件升级
 * 防护等级:IP68
 * 管段长度:与普通机械水表相同,可直接更换安装
 * 传 感 器:管段式、外缚式、插入式

三、显示窗口

窗口号码

显示样式

显示内容

说明

00

006789.45  m3

正累积量

小数点位置由M33菜单设定,单位固定为m3

01

8.3215  m/s

当前瞬时流量

单位固定为m/s
 如果前面出现”U”字符表示流量尚未达到设定的灵敏度,即被低流速切除了。低流速切除设定位于M41

02

007658.34  GJ

正累积热量

M88菜单设定小数点位置,M84菜单设定单位

03

2.3214 GJ/h

瞬时热流量

单位由M84菜单设定
 如果前面出现”U”字符表示流量尚未达到设定的灵敏 度,或者温差小于设定值。最小温差设定位于M89

04

91.4  65.3  ℃

供水回水温度



05

34.2345 △℃

当前温差



06

000012.14  /h

故障运行时间

单位为小时

07

F-   80  9

当前工作状态

分别为 错误代码,信号强度,信号质量
 “-”表示测量正常,其它代码含义见说明书

08

23.15.49

机内时钟--时间



09

07-12-31

机内时钟—日期



10

E0  0.1234

当前流体流速

单位总为 m/s

11

E1  99.876

当前超声波信号传输比

12

E2  1480.3

估测流体的声速

单位总为 m/s

13

E3  4.0000

当前4-20毫安输出值

单位总为 mA

14

E4  130.24

T1的等效电阻值

单位总为欧姆

15

E5  130.56

T2的等效电阻值

单位总为欧姆

16

E6  3.5673

电池电压

单位总为伏特

17

E7   12.05

使用的软件版本号码



18

16900001

机器的电子序列号码



19

E9     1

通讯地址(仪表地址)

使用M46菜单设置

20

002345.23   h

仪表累积的工作时间

单位为小时

21

071219.08

仪表出厂日期时间

分别为年月日小时

22

88888888

所有字段用于检查LCD



23

23 A5 F7 89

串口所输入的数据

用于检查串口通讯

24

L4  Pu-1

所使用的通讯协议

使用M63菜单选择 MODBUS RTU/ASCII

25

L5  1.0000

用户仪表系数



26

23658933 m3

今年累积流量



27

23658933 m3

本月累积流量



28

L8  56.546

当前超声波传播时间

单位为微秒

29

L9  0.0045

当前超声波时差

单位为纳秒

30

C0   4503

时差电压1

应该在 3500~5000之间

31

C1   9034

时差电压2

应该在7000~9600之间

32

C2   0.0023

频率系数

应该小于 0.1

33

C3  12.435

模拟输入AI3电流数值

单位为毫安

34

C4  0.0001

模拟输入AI4电流数值

单位为毫安

35

C5  0.0000

模拟输入AI5电流数值

单位为毫安

36

0000234.5

负累积热量

单位由M84菜单,小数点由M88菜单确定

37

000045.67 m3

净累积流量

单位为立方米,小数点位置由M33菜单确定

38

000012.34 m3

负累积流量

单位为立方米,小数点位置由M33菜单确定

39

000012.34 m3

今日累积流量

单位为立方米,小数点位置由M33菜单确定

40

H0 1.2345

启动手动累积器

离开此窗口即停止运行

41

H1 2.3456

停止并显示手动累积流量

单位为当前所选择的累积单位(M32决定)

42

H2 34.567

手动累积器秒表时间

单位为秒(40-42窗口用于标定)

43

H3  9600

当前所使用的波特率





四、流量范围

流量范围

公称口径

最大流量

常用流量

分界流量

最小流量

最大读数

最小读数

备 注

m3/h

m3



1.最小读数可根据用户要求设定

2.标定时请使用手动累积器,最
   小读数在原有基础上自动增加
   以提高累积流量分辨率(详见
   说明书第三章 显示与操作)

15

5

4

0.208

0.13

99999.999

0.001

20

7.875

6.3

0.32

0.2

25

12.5

10

0.512

0.32

32

20

16

0.8

0.5

40

31.25

25

1.28

0.8

50

50

40

2.032

1.27

99999999

1

65

78.75

63

3.2

2

80

125

100

5.088

3.18

100

200

160

8.128

5.08

125

312.5

250

12.8

8

150

500

400

20.8

13

200

787.5

630

32

20

250

1250

1000

51.2

32

300

2000

1600

80

50

350

2500

2000

102.4

64

400

3125

2500

128

80

500

5000

4000

203.2

127

600

7000

5600

288

180

700

9750

7800

400

250

800

12500

10000

512

320

900

16250

13000

656

410

1000

20000

16000

800

500




量程比=31.5
最小流速=0.141543
分界流速=0.2265
常用流速=5.66
最大流速=7.077

五、小口径表机械尺寸

小口径表机械尺寸1  小口径表机械尺寸2


公称通径(DN)

长度(L)

宽度(W)

高度(H)

连接螺纹

质量(kg)

压力(MPa)

15

165

96

97

G3/4B

1.25

2.5

20

195

96

101

G1B

1.7

25

225

96

110

G1 1/4B

2.4

32

230

96

113

G1 1/2B

2.7

40

245

96

120

G2B

4.8

50



170





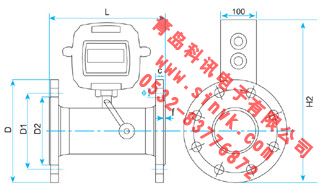

六、大口径表机械尺寸
大口径表机械尺寸

公称通径DN

压力(MPa)

长度L

高度

法兰外径D

螺栓孔中心圆直径D1

螺栓孔径×数量Φ×n

密封面

法兰厚度

H1

H2

D2

f

50

1.6

200

234

255

165

125

18×4

99

3

20

65

200

254

275

185

145

18×4

118

3

20

80

225

268

289

200

160

18×8

132

3

20

100

250

287

308

220

180

18×8

156

3

22

125

250

315

336

250

210

18×8

184

3

22

150

300

345

366

285

240

22×8

211

3

24

200

350

403

424

340

295

22×12

266

3

24

250

450

462

483

405

355

26×12

319

3

26

300

500

516

537

460

410

26×12

370

4

28

350

550

572

593

520

470

26×12

429

4

30

400

600

626

647

580

525

26×16

480

4

32

450

700

682

703

640

585

30×20

548

4

34

500

1.0

800

745

766

670

620

33×20

585

4

32

600

1000

858

879

780

725

36×20

685

5

36

700

0.6

1100

938

959

860

810

36×24

775

5

32

800

1200

1046

1067

975

920

39×24

880

5

32

900

1300

1146

1167

1075

1020

39×28

980

5

34

1000

1400

1261

1282

1175

1120

42×28

1080

5

36

六、选型编码

        A   B    C    D    E    F   G    H   I   J   K   L
  TDS-100 — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □


字 母

参数

选  项

A

主机类型

Y  一体式(本地可操作设参)

F1 分体壁挂型    F2 分体壁挂防爆型    F3 分体盘装型    F4 分体本地显示型

M1 模块型(本地可操作设参)         M2 模块型(本地无操作,09年底停产)

S 经济型(本地可操作设参)

W 水表(电池供电,磁性按键可浏览窗口)

B①

工作电源

A 交流(85-264VAC)        B 电池(3.6V锂电池)        D 直流(24V/8-36VDC)

C

热量功能

N 无                       Y 有

D②

传感器类型

B1 标准S1型       B2 标准M1型       B3 标准L1型       B4 高温S1H型     B5 高温M1H型

C1 标准插入式         C2 水泥插入式           C3 水表插入式

G1 标准管段式(法兰连接)               G2 卫生管段式(活接连接)

E

测量管径

DN(mm)_____

F③

管道材质

0 碳钢        1 不锈钢       2 铸铁       3 玻璃钢       4 PVC       5 水泥

G

公称压力

_____MPa

H④

流量累积单位

M 立方米          L 升

最小读数(水表)

1 (m3)     0.1 (0.1m3)     0.01 (0.01m3)     0.001 (L)     0.0001 (0.1L)

I

热量累积单位

N 无       K Kc(千卡)       G GJ (吉焦)       B BTU(国外适用)

J⑤

信号输出

N 无输出     A 4-20mA      F 频率输出      T OCT输出     R 脉冲输出      4 RS485输出

K

信号输入

N 无输入      1 1路4-20mA输入        2 2路4-20mA输入        3 3路4-20mA输入

L

单根电缆长度

_____米(分体管段式传感器为单根四芯电缆,其余传感器为双根两芯电缆)

举例说明:TDS-100F1-A-N-B2-200-0-1.6-M-K-4-N-10
解    释:壁挂主机,交流供电,标准M1型探头,DN200管径,碳钢管材,压力1.6MPa,流量单位立方米,485输出,10米电缆线。


注释解释:
 ①:* 交流电源适用于TDS-100F型、TDS-100Y型,其它型号主机适用于电池供电或直流供电。
   * 直流电源适用于所有型号产品,除TDS-100F1、F2、F3、TDS-100S供电为24VDC,其余为8-36VDC。
          * TDS-100W型电池供电水表也可8-36V供电,如有需要订货时请注明。
    ②:电池供电超声波工业水表/热量表,如选用插入式或外夹式传感器,最大可测管径为DN800。
    ③:铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器,需配专用管箍方可安装,订货时请注明。
    ④:最小读数只适用于TDS-100W电池供电型超声波水表选型。
    ⑤:* 如选用有源4-20mA输出,工作电源要求交流或直流24V。
          * OCT脉冲宽度出厂默认设置200ms,在6~1000ms之间可编程。
          * 电池供电超声波水表或热量表RS485输出有两种可选,一种是内部锂电池供电,工作电压为3.3V,另一种
       是需外部提供直流电源,用户订货时请注明,否则有可能485输出接口无效。
