分体式超声波流量计TDS-100F
  • 分体式超声波流量计TDS-100F

  • 型号:TDS-100F
  • 品牌:整理中
  • 电话:0532-83776872、13645326696、13341231076
  • 传真:0532-83776882
  • 地址:青岛市四方区鞍山一路88号黄金岁月2118
  • 备注:更详细产品请致电或点击<在线咨询>交流
分体式超声波流量计TDS-100F产品详细介绍

一、产品概述

TDS-100F系列固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量 (内置15版主板)。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型 (F4型主机为2009年新产品,内置18版主板);传感器分为外缚式、插入式、管段式等。

TDS-100F1壁挂标准型

TDS-100F2壁挂防爆型

TDS-100F3盘装标准型

TDS-100F4壁挂变送型

二、主机技术参数

* 测量精度:优于1%,重复性:优于0.2%
* 测量周期:500ms (每秒2次,每个周期采集128组数据)
* 工作电源:85~264VAC/隔离24VDC(F4型8~36VDC)
* 最大流速:64m/s(流速分辨率0.001m/s)
* 显    示:2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
* 操    作:4×4轻触键盘 (F4主机磁性4按键) 操作
* 信号输入:◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
             ◇2路三线制PT100铂电阻
* 信号输出:◇1路隔离RS485输出
         ◇1路4-20mA或0-20mA输出
             ◇1路隔离OCT (脉冲宽度6~1000ms之间可编程,默认200ms)
             ◇1路继电器输出 (脉冲宽度200ms )
* 通讯协议:◇MODBUS协议,M-BUS协议,海峰FUJI扩展协议,并兼容国内其它厂家同类产品的通讯协议
* 其它功能:◇自动记忆前512天、前128个月、前10年正/负/净累积流量
             ◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加,可通过MODBUS协议读出
             ◇可编程批量(定量)控制器,故障自诊断功能
             ◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级:传感器IP68,F4主机IP68,其余主机IP65
* 防爆等级:EXdⅡBT4 (TDS-100F2型)

三、外缚传感器参数

外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式,具有与管径无关、安装简单、无需停产、无压力损失等特点。


标准小型传感器S1型

标准中型传感器M1型

标准大型传感器L1型

高温小型传感器S1H型

高温中型传感器M1H

技术参数

标准S1型

标准M1型

标准L1型

高温S1H型

高温M1H型

适用管径

DN15~DN100

DN50~DN700

DN300~DN6000

DN15~DN100

DN50~DN700

材    质

ABS

特殊高温材料

工作频率

1MHz

安装方法

V (N、W)法

V、Z法

Z法

V (N、W)法

V、Z法

标  定

整机配对标定

磁  性

适用温度

0℃~70℃

0℃~160℃

防护等级

IP68(可浸水工作,水深≤3米)

外形尺寸

45×30×30

60×45×45

80×70×55

90×85×24

90×82×29

质量(克/对)

75

250

650

94

150

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤20000ppm且气泡含量小

适用管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道,允许有衬里。

管道衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。

信号电缆

SEYV75-2型专用屏蔽电缆,单根可加长到300米,布线时电缆应外加金属套管以增加抗
 干扰性,并注意 电缆不要与高压电缆并行,尽量避开变频器等干扰源。



四、插入传感器参数

插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔,使传感器和被测介质直接接触从而实现流量测量的一种安装方式,该款传感器解决了外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题,具有不停产安装、免维护、与管径无关、无压力损失等特点。

管道材质为碳钢或不锈钢时可直接焊接安装,对于不可直接焊接的管道,如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装,为防止漏水,用户订货时请提供被测管道的准确外径或周长。

标准插入B型

插入C型

加长插入B型

技术参数

标准插入B型(直插式)

插入C型(斜插式,极不常用)

加长插入B型(水泥管用)

适用管径

DN80mm以上

材  质

球阀与探杆:不锈钢316L;球阀底座:普通碳钢(不锈钢选配)

工作频率

1MHz

适用管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道,允许有衬里
备注:1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座,用户订货时请注意)。
2、其它管采用管箍方可安装(管箍材质:碳钢,订货时请提供准确的管道外径或周长)。

安装方式

Z法

适用温度

-40℃~160℃

开孔尺寸

Ф19mm(安装时使用厂家提供的专用开孔器,可实现带压不停产安装)

压力等级

1.6MPa(安装时压力<0.8MPa)

防护等级

IP68(可浸水工作,水深≤3米)

安装空间

井壁到管壁≥550mm

井壁到管壁≥360mm

井壁到管壁≥700mm

长   度

186mm

228mm

330mm

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤20000ppm且气泡含量小

信号电缆

SEYV75-2型专用屏蔽电缆,单根可加长到300米,布线时电缆应外加金属套管以增加抗干扰性,
 并注意电缆不要与 高压电缆并行,尽量避开变频器等干扰源。

五、管段传感器参数

管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式,该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题,具有测量精度高,稳定性好、免维护等特点,是未来超声波流量计的发展方向。

卫生型管段式传感器

π型管段式传感器

标准管段式传感器

技术参数

卫生型管段式

π型管段式

标准管段式

适用主机

一体式、分体式、经济型、流量模块

一体式、分体式、经济型、流量模块、水表

适用管径

DN25-DN80

DN15-DN40

DN50-DN1000

材   质

不锈钢

碳钢(不锈钢选购)

工作频率

1MHz

连接方式

活接连接

法兰连接

适用温度

-40℃~160℃

标    定

整机在线标定

防护等级

IP68(可潜水工作,水深≤3米)

外形尺寸

见下表

公称压力

见下表

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤20000ppm且气泡含量小

管道衬材

信号电缆

SEYV75-2型专用屏蔽电缆,单根可加长到300米,布线时电缆应外加金属套管以增加抗干扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源。



卫生型管段式管道参数


公称通径
DN(mm)

额定压力
(MPa)

活接式外形尺寸

材 质

L

H

D

C

25

4.0

300

282

51

19

不锈钢

40

300

300

74

23

50

300

310

84

24

65

350

330

100

28

80

400

345

114

30


  π形管段式/标准管段式管道参数


公称通径
DN(mm)

额定压力
(MPa)

π形管段

标准管段

法兰尺寸(mm)

L1

L2

D

D1

D2

f

N-Φ

法兰厚度

15

2.5

320



95

65

46

2

14×4

14

20

360



105

75

56

2

14×4

16

25

390



115

85

65

3

14×4

16

32

450



140

100

76

3

18×4

18

40

500



150

110

84

3

18×4

18

50

1.6



200

165

125

99

3

18×4

20

65



200

185

145

118

3

18×4

20

80



225

200

160

132

3

18×8

20

100



250

220

180

156

3

18×8

22

125



250

250

210

184

3

18×8

22

150



300

285

240

211

3

22×8

24

200



350

340

295

266

3

22×12

24

250



450

405

355

319

3

26×12

26

300



500

460

410

370

4

26×12

28

350



550

520

470

429

4

26×12

30

400



600

580

525

480

4

26×16

32

450



700

640

585

548

4

30×20

34

500

1.0



800

670

620

585

4

25×20

32

600



1000

780

725

685

5

30×20

36

700

0.6



1100

860

810

775

5

24×25

32

800



1200

975

920

880

5

24×30

32

900



1300

1075

1020

980

5

24×30

34

1000



1400

1175

1120

1080

5

28×30

36

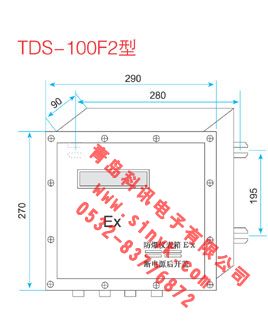

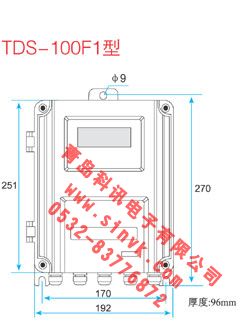

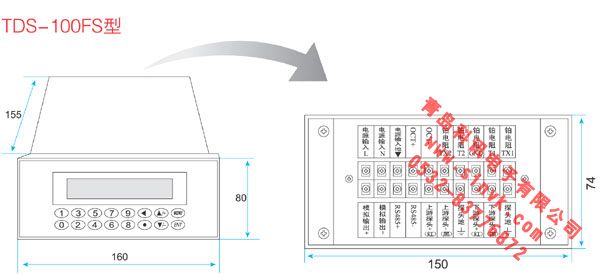

六、外形尺寸及接线

七、选型编码
          A   B   C   D   E    F    G    H   I   J     K   L
  TDS-100 — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □


字 母

参数

选  项

A

主机类型

 Y  一体式(本地可操作设参)

 F1 分体壁挂型     F2 分体壁挂防爆型     F3 分体盘装型    F4 分体本地显示型

 M1 模块型(本地可操作设参)        M2 模块型(本地无操作,09年底停产)

 S 经济型(本地可操作设参)

 W 水表(电池供电,磁性按键可浏览窗口)

B①

工作电源

 A 交流(85-264VAC)        B 电池(3.6V锂电池)        D 直流(24V/8-36VDC)

C

热量功能

 N 无                       Y 有

D②

传感器类型

 B1 标准S1型    B2 标准M1型    B3 标准L1型    B4 高温S1H型    B5 高温M1H型

 C1 标准插入式         C2 水泥插入式           C3 水表插入式

 G1 标准管段式(法兰连接)               G2 卫生管段式(活接连接)

E

测量管径

 DN(mm)_____

F③

管道材质

 0 碳钢     1 不锈钢      2 铸铁     3 玻璃钢    4 PVC     5 水泥

G

公称压力

 _____MPa

H④

流量累积单位

 M 立方米            L 升

最小读数(水表)

 1 (m3)   0.1 (0.1m3)   0.01 (0.01m3)   0.001 (L)   0.0001 (0.1L)

I

热量累积单位

 N 无    K Kc(千卡)    G GJ (吉焦)   B BTU(国外适用)

J⑤

信号输出

 N 无输出   A 4-20mA    F 频率输出    T OCT输出   R 脉冲输出    4 RS485输出

K

信号输入

 N 无输入     1 1路4-20mA输入     2 2路4-20mA输入     3 3路4-20mA输入

L

单根电缆长度

  _____米(分体管段式传感器为单根四芯电缆,其余传感器为双根两芯电缆)

举例说明:TDS-100F1-A-N-B2-200-0-1.6-M-K-4-N-10
解    释:壁挂主机,交流供电,标准M1型探头,DN200管径,碳钢管材,压力1.6MPa,流量单位立方米,485输出,10米电缆线。

注释解释:
①:* 交流电源适用于TDS-100F型、TDS-100Y型,其它型号主机适用于电池供电或直流供电。
* 直流电源适用于所有型号产品,除TDS-100F1、F2、F3、TDS-100S供电为24VDC,其余为8-36VDC。
          * TDS-100W型电池供电水表也可8-36V供电,如有需要订货时请注明。
    ②:电池供电超声波工业水表/热量表,如选用插入式或外夹式传感器,最大可测管径为DN800。
    ③:铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器,需配专用管箍方可安装,订货时请注明。
    ④:最小读数只适用于TDS-100W电池供电型超声波水表选型。
    ⑤:* 如选用有源4-20mA输出,工作电源要求交流或直流24V。
          * OCT脉冲宽度出厂默认设置200ms,在6~1000ms之间可编程。
          * 电池供电超声波水表或热量表RS485输出有两种可选,一种是内部锂电池供电,工作电压为3.3V,另一种是需外部提供直流电源,用户订货时请注明,否则有可能485输出接口无效。
