一、产品概述
二、技术参数
* 测量精度：优于1%，重复性：优于0.2%
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 工作电源：隔离DC8～36V或AC85~264V可选
* 最大流速：64m/s(流速分辨率0.001m/s)
* 显 示：2×10汉字背光显示器（中英文双语可选择）
* 操 作：磁性4按键窗口化操作
* 信号输入：◇3路4-20mA模拟输入，精度0.1%，可输入压力、液位、温度等信号
◇2路三线制PT100铂电阻
* 信号输出：◇1路隔离RS485输出
◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
◇1路继电器输出 (脉冲宽度200ms )
◇1路4-20mA输出 (有源/无源输出可选)
◇1路双向串行外设通用接口，可直接通过串联的形式连接多个外部设备(如海量数据存贮模块等)
* 通讯协议：MODBUS协议，M-BUS协议，海峰FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 连接方式：法兰式/活接式（卫生型）可选
* 其它功能：◇自动记忆前512天，前128个月，前10年正/负/净累积流量
◇自动记忆前30次上、断电时间和流量并可实现自动或手动补加可通过MODBUS协议读出
◇可通过E-mail传送来的代码文件实现软件升级
* 断电保护：断电10万小时数据不丢失
* 防护等级：IP68
* 电气接口：M16×1.5
三、法兰连接机械尺寸图
|
公称通径DN(mm) |
额定压力(MPa) |
π形管段外形尺寸(mm) |
标准管段外形尺寸(mm) |
法兰尺寸(mm) |
|||||
|
L1 |
H1 |
L2 |
H2 |
D |
D1 |
D2 |
Ｎ-Φ |
||
|
15 |
2.5 |
320 |
136 |
95 |
65 |
46 |
14×4 |
||
|
20 |
360 |
142 |
105 |
75 |
56 |
14×4 |
|||
|
25 |
390 |
151 |
115 |
85 |
65 |
14×4 |
|||
|
32 |
450 |
157 |
140 |
100 |
76 |
18×4 |
|||
|
40 |
500 |
169 |
150 |
110 |
84 |
18×4 |
|||
|
50 |
1.6 |
200 |
260 |
165 |
125 |
99 |
18×4 |
||
|
65 |
200 |
280 |
185 |
145 |
118 |
18×4 |
|||
|
80 |
225 |
295 |
200 |
160 |
132 |
18×8 |
|||
|
100 |
250 |
314 |
220 |
180 |
156 |
18×8 |
|||
|
125 |
250 |
347 |
250 |
210 |
184 |
18×8 |
|||
|
150 |
300 |
372 |
285 |
240 |
211 |
22×8 |
|||
|
200 |
350 |
430 |
340 |
295 |
266 |
22×12 |
|||
|
250 |
450 |
489 |
405 |
355 |
319 |
26×12 |
|||
|
300 |
500 |
543 |
460 |
410 |
370 |
26×12 |
|||
|
350 |
550 |
599 |
520 |
470 |
429 |
26×12 |
|||
|
400 |
600 |
653 |
580 |
525 |
480 |
26×16 |
|||
|
450 |
700 |
708 |
640 |
585 |
548 |
30×20 |
|||
|
500 |
800 |
771 |
670 |
620 |
585 |
25×20 |
|||
|
600 |
1000 |
884 |
780 |
725 |
685 |
30×20 |
|||
|
700 |
1100 |
964 |
860 |
810 |
775 |
24×25 |
|||
|
800 |
1200 |
1072 |
975 |
920 |
880 |
24×30 |
|||
|
900 |
1300 |
1172 |
1075 |
1020 |
980 |
24×30 |
|||
|
1000 |
1400 |
1287 |
1175 |
1120 |
1080 |
28×30 |
|||

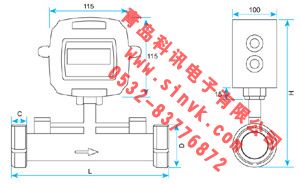

四、卫生型机械尺寸图
|
公称通径 |
额定压力 |
活接式外形尺寸 |
材 质 |
|||
|
L |
H |
D |
C |
|||
|
25 |
4.0 |
300 |
282 |
51 |
19 |
不锈钢 |
|
40 |
300 |
300 |
74 |
23 |
||
|
50 |
300 |
310 |
84 |
24 |
||
|
65 |
350 |
330 |
100 |
28 |
||
|
80 |
400 |
345 |
114 |
30 |
||
|
100 |
450 |
365 |
128 |
31 |
||
五、选型编码
A B C D E F G H I J K L
TDS-100 — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □
|
字 母 |
参数 |
选 项 |
|
A |
主机类型 |
Y 一体式（本地可操作设参） |
|
F1 分体壁挂型 F2 分体壁挂防爆型 F3 分体盘装型 F4 分体本地显示型 |
||
|
M1 模块型（本地可操作设参） M2 模块型（本地无操作，09年底停产） |
||
|
S 经济型（本地可操作设参） |
||
|
W 水表（电池供电,磁性按键可浏览窗口） |
||
|
B① |
工作电源 |
A 交流（85-264VAC） B 电池（3.6V锂电池） D 直流（24V/8-36VDC） |
|
C |
热量功能 |
N 无 Y 有 |
|
D② |
传感器类型 |
B1 标准S1型 B2 标准M1型 B3 标准L1型 B4 高温S1H型 B5 高温M1H型 |
|
C1 标准插入式 C2 水泥插入式 C3 水表插入式 |
||
|
G1 标准管段式（法兰连接） G2 卫生管段式（活接连接） |
||
|
E |
测量管径 |
DN(mm)_____ |
|
F③ |
管道材质 |
0 碳钢 1 不锈钢 2 铸铁 3 玻璃钢 4 PVC 5 水泥 |
|
G |
公称压力 |
_____MPa |
|
H④ |
流量累积单位 |
M 立方米 L 升 |
|
最小读数(水表) |
1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L） |
|
|
I |
热量累积单位 |
N 无 K Kc（千卡） G GJ （吉焦） B BTU（国外适用） |
|
J⑤ |
信号输出 |
N 无输出 A 4-20mA F 频率输出 T OCT输出 R 脉冲输出 4 RS485输出 |
|
K |
信号输入 |
N 无输入 1 1路4-20mA输入 2 2路4-20mA输入 3 3路4-20mA输入 |
|
L |
单根电缆长度 |
_____米（分体管段式传感器为单根四芯电缆，其余传感器为双根两芯电缆） |
举例说明：TDS-100F1-A-N-B2-200-0-1.6-M-K-4-N-10
解 释：壁挂主机，交流供电，标准M1型探头，DN200管径，碳钢管材，压力1.6MPa，流量单位立方米，485输出，10米电缆线。
注释解释：
①：* 交流电源适用于TDS-100F型、TDS-100Y型，其它型号主机适用于电池供电或直流供电。
* 直流电源适用于所有型号产品，除TDS-100F1、F2、F3、TDS-100S供电为24VDC，其余为8-36VDC。
* TDS-100W型电池供电水表也可8-36V供电，如有需要订货时请注明。
②：电池供电超声波工业水表/热量表，如选用插入式或外夹式传感器，最大可测管径为DN800。
③：铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器，需配专用管箍方可安装，订货时请注明。
④：最小读数只适用于TDS-100W电池供电型超声波水表选型。
⑤：* 如选用有源4-20mA输出，工作电源要求交流或直流24V。
* OCT脉冲宽度出厂默认设置200ms，在6~1000ms之间可编程。
* 电池供电超声波水表或热量表RS485输出有两种可选，一种是内部锂电池供电，工作电压为3.3V，另一种是需外部提供直流电源，用户订货时请注明，否则有可能485输出接口无效。
