分体式单补偿涡街流量计
品牌：国产
型号：分体式单补偿型
电话：
0532-83776872、13645326696、13341231076
传真：
0532-83776882
地址：
青岛市四方区鞍山一路88号黄金岁月1824室
备注：
更详细产品请致电或点击<在线咨询>交流
相关产品
扫描左侧二维码，即可在移动端访问该页面!
产品详情
分体式单补偿涡街流量计
分体式单补偿LUGB涡街流量计性能特点：
1、测量饱和蒸汽。
2、在分体显示涡街流量计的基础上增加温度或压力传感器，实时检测介质温度或压力的变化进行密度补偿。
3、常规仪表测量中高流速的饱和蒸汽，中低流速的饱和蒸汽可以通过仪表内缩径（喷嘴式）或管道缩径来实现计量。
4、几十年的生产经验让此仪表技术最成熟、成本最低廉、市场覆盖率最大、维修费用最低。
5、分体式单补偿分为积算仪显示和分体表头显示两种。补偿形式分为单温度补偿和单压力补偿两种。
6、分体式补偿型涡街流量计结构紧凑、设计合理、加工精细、出厂前都调试测试完毕比分体式让客户更方便、省心。
7、涡街流量传感器或外供电涡街流量计与分体式表头、积算仪、记录仪、PCL、温度传感器、压力传感器等组成分体补偿型涡街流量计。
8、分体显示涡街流量计适合用在管道架空、管道深埋地下、现场高温潮湿不便于电子单元维护、现场不方便读取数据的场所。
9、分体显示涡街流量计的显示单元可以放到控制室并有密码保护功能，具有掉电保护功能，数据十年不丢。
10、分体显示涡街流量计优化电路设计所有电子元件都为微功耗极少的耗电量，是节能减排的理想产品
11、此款流量计可以增加RS485进行总线传输，方便集成
12、此款流量计可以增加GPRS模块或控制箱进行无限远传，增加IC卡预付费控制箱可以组成蒸汽预付费系统
13、此款流量计口径齐全（15-12000MM），耐温高（-40℃---＋400℃），耐压强（-40MPA---＋40MPA）
14、仪表材质多种多样：普通不锈钢（成本低廉）
15、仪表配套齐全：配对法兰、螺栓垫片等都为标配。
16、出厂前全部进行效验、检测、标定、调试。说明书全部为中文、仪表调试菜单为中文。说明书简明扼要，附有快速接线、安装、调试说明。
技术参数
（1）规格（口径）：15、 20、 25、40、50、65、80、100、125、150、200、250、300 、350 、400
（2）测量介质：饱和蒸汽
（3）精度（准确度、精确度）：1.5级
（4）重复性：±0.3％以内。
（5）最高使用压力：因法兰规格不同而异，一般情况下为1.6MPa。特殊情况下2.5MPa-4.0MPa可根据测量介质的条件进行定制。
（6）使用温度范围：-10 ℃～+350 ℃。（-10℃～+ 150℃低温、 -1O℃ ～+250℃中温、+250℃ ～+350℃ 高温）
（7）供电电源：直流供电电压24V，交流供电电压220V
（8）输出信号：4—20mA模拟信号。
（9）环境条件：温度-30℃ ～+60℃ 、湿度5％～90％。
（10）流量范围：在保证涡街流量计测量精度的前提下，其测量的流速范围为：液体0.3m/s~7m/s 、气体3m/s~55m/s、蒸汽5m/s-70m/s
（11） 通讯接口RS232和 RS485 、HART 协议
（12） 防爆型号： EXiaⅡBT4或EXiaⅡBT5
（13） 传输距离：转换器与二次仪表之间≤1Km（积算仪式）。探头与转换器之间≤200m（分体表头式）
（14）显示：累计、瞬时流量，单位（可调），温度、压力值，频率值，密度值，电流输出值、密码保护、通讯地址等
饱和蒸汽密度表：
参见分体式涡街流量计技术参数里面饱和蒸汽密度表。
注意事项：
1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用，最佳是处于流量计流量范围的1/2～2/3处。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：
（1）当被测介质为可压缩性流体， 且现场介质温度、压力变化较大时， 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
（2）流量计安装在环境较好的室内又无需信号远传 ，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
（3）当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。
（4）当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
（5）当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型一般情况下配带散热器。
6、防爆场所选用防爆型涡街流量计。

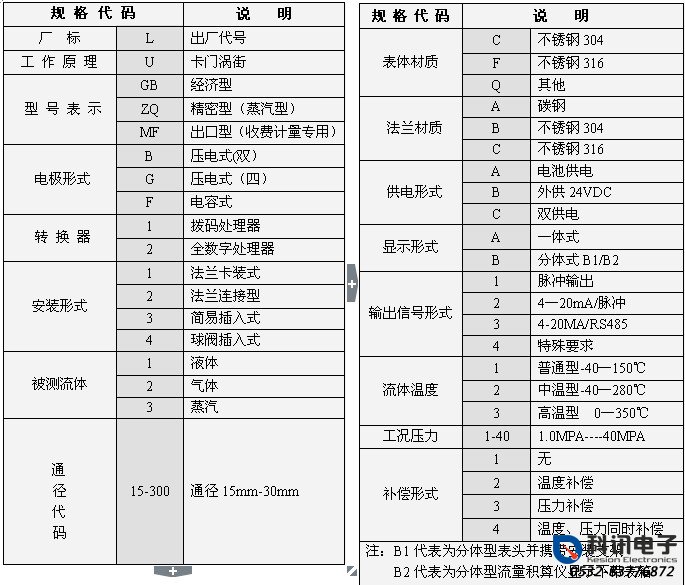

选型表：
