脉冲输出型涡街流量计
品牌：国产
型号：脉冲输出型
电话：
0532-83776872、13645326696、13341231076
传真：
0532-83776882
地址：
青岛市四方区鞍山一路88号黄金岁月1824室
备注：
更详细产品请致电或点击<在线咨询>交流
相关产品
扫描左侧二维码，即可在移动端访问该页面!
产品详情
脉冲输出型涡街流量计
LUGB涡街流量计是经济型涡街流量计，技术成熟、加工精细、成本低廉、发货迅速、精度高、使用寿命长、无需维护、市场占有率达7成以上，为工业液体、气体、蒸汽计量做出了应有贡献。受到广大客户的长期一致信赖和拥护。
性能特点：
1、可以测量液体、气体、蒸汽等几乎所有导电、不导电、导声、不导声、低温、高温、粘稠、的介质。
2、常规仪表测量中高流速的介质如：压缩空气、饱和蒸汽、过热蒸汽效果比较理想。中低流速的介质可以通过仪表内缩径（喷嘴式）或管道缩径来实现计量。
3、几十年的生产经验让此仪表技术最成熟、成本最低廉、市场覆盖率最大、维修费用最低。
4、脉冲型是输出频率信号：高电平≥5V 低电平≤0.5V可以与积算仪、记录仪、PCL等组成分体显示型涡街流量计。
5、此款流量计口径齐全（15-12000MM），耐温高（-40℃---＋400℃），耐压强（-40MPA---＋40MPA）
6、仪表材质多种多样：普通不锈钢（成本低廉），优质不锈钢（耐腐蚀），聚四氟乙烯（耐酸碱）
7、仪表配套齐全：配对法兰、螺栓垫片等都为标配。
技术参数
（1）规格（口径）：15、 20、 25、40、50、65、80、100、125、150、200、250、300 、350 、400
（2）测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）、特殊型的可以测量耐腐蚀性介质。
（3）精度（准确度、精确度）：1级
误差为：显示量的±1％以内或满量程的±1％以内。
注意：模拟输出的场合要加上满量程的±0.1％。
（4）重复性：±0.2％以内。
（5）最高使用压力：因法兰规格不同而异，一般情况下为1.6MPa。特殊情况下2.5MPa-4.0MPa可根据测量介质的条件进行定制。
（6）使用温度范围：-10 ℃～+350 ℃。（-10℃～+ 150℃低温、 -1O℃ ～+250℃中温、+250℃ ～+350℃ 高温）
（7）供电电源：直流供电电压24V，现场显示型采用3.6V锂电池供电。
（8）输出信号：脉冲信号、4—20mA模拟信号。
（9）环境条件：温度-30℃ ～+60℃ 、湿度5％～90％。
（10）流量范围：在保证涡街流量计测量精度的前提下，其测量的流速范围为：液体0.3m/s~7m/s 、气体3m/s~55m/s。
（11）通讯接口RS232和 RS485 、HART 协议
（12）防爆型号： EXiaⅡBT4或EXiaⅡBT5
（13）传输距离：转换器与二次仪表之间≤1Km。（对于分离型）探头与转换器之间≤200m
2、流量计流量范围
（1）各规格的流量计在测量液体和普通气体时所对应的流量范围：
| 规格 | 液体流量范围（m³/h） | 普通气体流量范围（m³/h） | ||
| Qmin | Qmax | Qmin | Qmax | |
| DN15 | 0.3 | 3 | 3 | 30 |
| DN20 | 0.6 | 6 | 6 | 60 |
| DN25 | 1.0 | 12 | 10 | 120 |
| DN32 | 1.2 | 15 | 12 | 180 |
| DN40 | 1.5 | 31 | 15 | 275 |
| DN50 | 2.2 | 49 | 25 | 458 |
| DN65 | 3.6 | 84 | 40 | 730 |
| DN80 | 5.5 | 127 | 55 | 1008 |
| DN100 | 8.5 | 198 | 85 | 1550 |
| DN125 | 13.3 | 309 | 140 | 2566 |
| DN150 | 19.1 | 445 | 190 | 3483 |
| DN200 | 34 | 790 | 340 | 6230 |
| DN250 | 70 | 900 | 700 | 9000 |
| DN300 | 130 | 2100 | 1200 | 21000 |
| DN350 | 180 | 2500 | 1500 | 25000 |
| DN400 | 230 | 3400 | 2000 | 34000 |
注：表中的气体流量为工况条件下的体积流量
（2）上述液体和普通气体的流量是体积流量，若测量其质量流量则需知道液体或气体的密度。通过下公式Qm=Qv*P来计算：
Qm: 被测流体的质量流量 （Kg/h） Qv: 被测流体的体积流量 （m3/h）
P: 被测流体的密度 （kg/m3）
（3）蒸汽一般是测量其质量流量。前提条件是必须知道蒸汽的压力和温度，这样才能知道蒸汽的密度。从而通过体积流量利用上式推算出蒸汽的质量流量
应用范围
LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
典型应用：
1、对于电厂饱和蒸汽和过热蒸汽的计量
2、用在化工、冶金等企业对不导电、不导声的介质的计量
3、应用在机械设备上对液体、气体进行计量（可以有效减少设备制造成本）
4、脉冲输出型LUGB涡街流量传感器与积算仪等配套使用可以用在管道高空、管道埋于地下等不方便抄取数据的地方。
5、LUGB型涡街流量传感器防护等级为IP65，IP68可以在-40度至正80度的环境下、有灰尘、有潮湿、露天的环境下使用
6、在食品厂、药厂、饭店、宾馆、酒店、气站、研究院实验室、学校实验室等场所使用减少采购成本
7、有锅炉的企业可以通过加装LUGB型涡街流量计来实现能源管理、节能减排和绩效考核
选型资料
注意事项：
1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用，最佳是处于流量计流量范围的1/2～2/3处。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：
（1）当被测介质为可压缩性流体， 且现场介质温度、压力变化较大时， 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
（2）流量计安装在环境较好的室内又无需信号远传 ，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
（3）当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。
（4）当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
（5）当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型一般情况下配带散热器。
6、防爆场所选用防爆型涡街流量计。

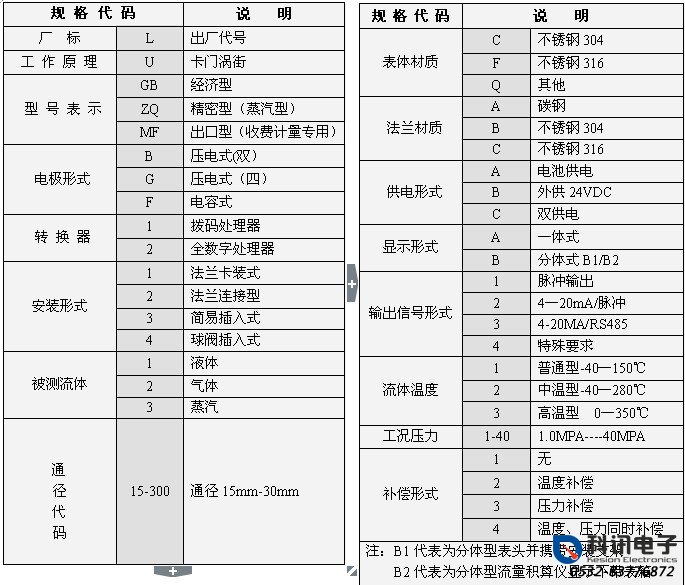

选型表：
选型表：
