LUZQ精密型涡街
流量计分体显示型涡街
流量计。此款流量计结合了欧美等国的前沿技术并结合了本公司多年研究成果,使LUZQ流量计质量、性能一举成为世界顶级。在此基础上拓展的出口型LUMF大量远销海外就是最好证明。分体显示型涡街流量计为工业液体、气体、蒸汽计量做出了应有贡献。受到广大客户的长期一致信赖和拥护。
分体显示型涡街流量计结构简单、工艺高度集成、前期选型后期维护十分方便。设计使用寿命达6年以上。
分体显示型涡街流量计可以测量各种液体(腐蚀性、不导电、不导声、有杂质等液体)、气体(沼气、空气、压缩气体、氧气、烟气、煤气、天然气等气体)、蒸汽(饱和、过热蒸汽)
分体显示型涡街流量计计量气体的工况流量。当需要标况流量时可以输入介质密度,仪表会自动进行换算成标况流量。计量蒸汽时可以通过输入介质温度、压力实现定值补偿获取质量流量(T/H)
分体显示型涡街流量计供电方式分为外供电输出4-20MA(流量积算仪),内电池供电(分体表头)两种
仪表结构说明
1、分体型 — 电路部件与表体分离。电路部件可离开管道,单独安装。适用以下场合:
1)管内介质温度高
2)环境温度/湿度高
3)管道过高不方便读数,转换器安装在便于观察的位置。
功能类型
电压脉冲 — 与常规显示仪配套, 高电平≥ 5V 低电平<1V,宽度250us脉冲。
电池供电 — 使用一节1号锂电池
现场显示 - LCD现场显示瞬时流量、累计流量。
4~20mA — 输出电流模拟量
HART — 带有HART接口, 符合Hart specification规范
RS485 — 带有RS485电平Modbus接口, 符合ModBus规范
Profibus — 带有Profibus现场总线接口, 符合Profibus V1规范
连接方式
1、卡装式 — 传感器用法兰和螺栓卡装在管道上。出厂时带卡装法兰、密封垫和螺栓。
价格较低,推荐首选。可定制符合DIN 和ABSI 标准的卡装传感器。
2、国标法兰连接 — 表体有国标法兰,与用户管道上的国标法兰连接
3、DIN 法兰连接 — 表体上为DIN 标准法兰。(加价)
4、ANSI 法兰连接 — 表体上为ANSI 标准法兰。(加价)
选型提示:
1) 一般情况下,推荐采用法兰卡装式流量计。它比法兰连接式流量计结构更紧凑,价格更低。
2) 要慎重选用DIN/ANSI 标准的流量计。DIN/ANSI 仪表的实际口径与GB 国标管道内径不一致,当被测管道是GB 国标管道时,如果采用按DIN/ANSI 标准制造的流量计,将会遇到安装和使用上的问题。只有已经确认现场管道是DIN/ANSI管道的情况下,才选用DIN/ANSI 标准的流量计。
测量介质
1、液体 — 冷水、热水、各种油品、液化石油气、各种化工液体(高粘度的油类需加热,使粘度降低)。
2、气体 — 压缩空气、氧气、天然气、石油气以及各种化工气体。
3、饱和蒸汽和温度低于350℃的过热蒸汽(允许短时超过350℃)。
4、温度长时间高于350℃的过热蒸汽。
本体材质
A、304 用于常规低腐蚀介质 (标准供货)
B、316 用于常规腐蚀介质
C、316L 用于食品等介质
选型提示:
标准材质304/316 可应用于绝大多数常规介质,包括一些腐蚀性介质和饱和蒸汽、过热蒸汽。非特殊高腐蚀介质不必采用特殊材料,因后者价格昂贵,加工期也长。
公称口径:
每一个数字对应一个公称口径。仪表的实际内径与公称口径相同。
X 表示特殊口径,具体管道内径的数值加注在流量计型号后面。
公称压力:
PN25 是DN150 以下标准供货流量计的公称压力。
PN16,B — PN20 是DN200 以上标准供货流量计的公称压力。
PN40 协议供货,供货期1 周。
其它特殊供货,PN≤ 100MPa,供货期2周。
根据使用介质的实际最高工作压力选定仪表压力等级即可,不必刻意选用高压等级的仪表。
探头类型:
1 — 标准供货,材质304。
2 — 协议供货,材质根据介质特殊要求确定,可选316、316L、哈氏C 合金(经济型无)。
标准材质304探头可应用于绝大多数常规介质,包括一些腐蚀性介质和饱和蒸汽、过热蒸汽。非特殊高腐蚀介质不必采用特殊材料,因后者价格较高,加工期也长。
探头密封:
1 — 加强型石墨垫,标准供货,适用于绝大多数介质。
2 — 其它材质根据介质特殊要求确定,如PTFE 用于食品工业(经济型无)。
防爆设计:
A — 非防爆型
B — 本安防爆型,防爆标志:ExibIIBT4
G — 隔爆型,防爆标志:ExdIIBT4
警告:在爆炸危险现场,应采用防爆型流量计。由于隔爆型仪表不准用于0 类危险场所,同时隔爆型仪表不允许在现场带电打开外壳进行电路调整,所以,用户尽量采用本安防爆涡街流量计。只有在特殊的不得已情况下才考虑选用隔爆型流量计。当用户自备显示仪时,应根据显示仪输出电压确定。
标定方式:
1 — 标准出厂标定,用本公司经国家技术监督局认证的气体标准装置标定。
2 — 特殊标定,根据用户特殊要求标定(需收附加标定费)。
介质温度
-40~240℃ 用于液体和气体、饱和蒸汽
-40~300℃ 用于液体、气体、饱和蒸汽和过热蒸汽
-40~350℃ 用于过热蒸汽
环境温度:
-40~55℃ 分体式
-40~80℃ 分体式
准确度
流量传感器 — 脉冲输出: ±1.0%、±1.5%
流量变送器 — 标准电流输出: ±1.0%、±1.5%
流速范围(m/s)
液体 0.3~7
气体 3~60
蒸汽 3~70
供电电源
12.0~42V DC(电压脉冲输出)
16.5~42V DC(4~20mA@HART)
内3.6V锂电池一组
用户界面 LUZQ数字化涡街流量计具有现场显示和设置功能,配有VPA45-X3子模块的LU系列产品能够在其多功能LCD显示屏上现场显示各种运行参数,DYLU-X3子模块带有四个功能按键,能够对显示内容和DYLU-B的运行参数进行设置。
LCD多功能显示屏介绍
DYLU-B的多功能显示屏可以显示“频率”、“瞬时流量”、“累积流量”等信息,温压补偿型产品还可显示“温度”、“压力”、“密度”、“质量流量”等信息。
分体显示型涡街流量计(外供电、内电池供电)可以测量液体、气体、蒸汽等几乎所有导电、不导电、导声、不导声、低温、高温、粘稠、的介质

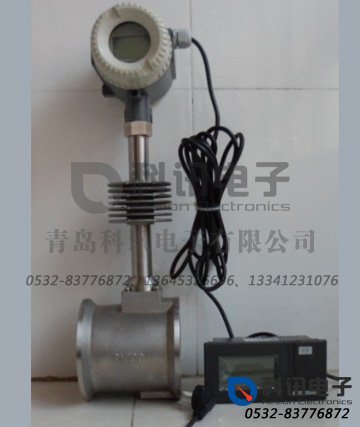

分体显示型涡街流量计(外供电、内电池供电)
被广泛应用在学校、研究院、食品厂、化工厂、石油、冶金、煤矿、药厂、宾馆、饭店、电厂、钢厂等各行各业的大中小企业里是科研实验获取数据、设备消耗实时计量、工厂进行绩效考核节能减排、甲乙双方进行贸易结算的理想产品
![](http://127.0.0.1/uploadfiles/img/141227/1942304B0-0.jpg)
注意事项:
1、选型之前,应先确定被测介质的类型和流量值(可以是估算值),再按表中涡街流量计在测量不同介质时所对应的流量范围,选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内,否则不能使用,最佳是处于流量计流量范围的1/2~2/3处。
3、如果实际管道口径大于或小于选定的流量计口径,则应采用收缩管或扩张管变径,以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式:
(1)当被测介质为可压缩性流体, 且现场介质温度、压力变化较大时, 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100,需要用户另购。
(2)流量计安装在环境较好的室内又无需信号远传 ,只需在现场读取流量值,且流量计安装位置便于操作及数据的读取,建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时,一般不选择电池供电的现场直读式涡街流量计。
(3)当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下,建议采用输出脉冲信号的传感器并配流量积算仪,或带4~20mA标准电流输出的涡街变送器。
(4)当需现场观测流量同时又要远传信号的情况下,建议选用现场直读同时带4~20mA输出的涡街变送器。
(5)当无需现场读取,只远传输出标准信号的情况下,建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度,选用高温或低温的涡街流量计。250℃—350℃的高温型一般情况下配带散热器。
6、防爆场所选用防爆型涡街流量计。

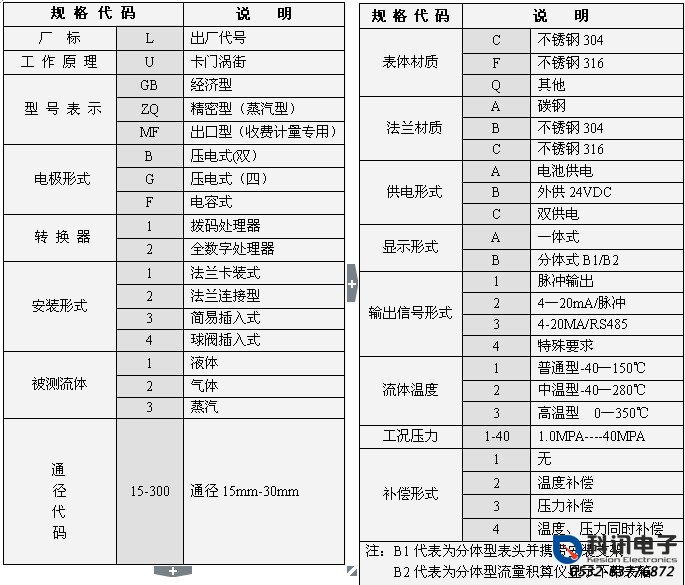

选型表:
![](/uploadfiles/img/141227/195A36339-1.jpg)
