温压补偿型涡街流量计

温压补偿型涡街流量计



　　温压补偿型涡街流量计是基于卡门旋涡原理研制成功的一种具有国际先进水平的流量计可用于测量饱和蒸汽、过热蒸汽、压缩空气、氧气、氮气等蒸汽和各种气体。此款流量经过独特的设计把温度传感器和压力传感器融入到流量计上面，能动态检测介质的实时真实密度。简便了仪表管道安装工序。大大增加了仪表的使用精度。



仪表分类：



　　分体型：（由流量传感器、流量积算仪组成）适合安装位置不方便观看数据的场合。由涡  街流量传 感器和流量积算仪或无织记录仪组成，加上温度或压力传感器可组成分体式温度压力补偿型



　　一体型：  现场显示数值。配置相应的输出或接口、协议可远距离传输信号并与计算机联网。一体型涡街流量计在测量气体或蒸汽时可选择增加温度补偿或压力补偿或两者同时补偿。



　　插入型：  DN200----DN2000的大口径管道，方便运输、安装，节省费用。插入型可有以上两种（分体、一体）类型变换涡街传感器安装方式形成。



　　缩径型：  可用于测量大管径小流量或大管径低流速的管道中流体流量。（缩径可在管道上直接进行、如现场改动不方便也可在表体上进行）



　　蒸汽专用型 ： 针对蒸汽介质的特性专业开发、改进的一种蒸汽计量流量计。多用与对蒸气收费计量。



性能特点



　　1、采用美国DELI公司全新技术设计、生产 。确保产品复合国际标准。



　　2、所有规格本体匀采用内置式结构、一次铸造成型。经过实验在250度高温下可运行1800天无任何变形等物理变化。



　　3、涡街信号采集、转换均采用DELI最前沿技术，保证涡街高灵敏度、高稳定性。



　　4、LU涡街流量计是一款真正的无需客户调试、维修、维护的高端计量产品。



　　5、LU涡街流量计对气体和蒸汽的计量都采用温度压力补偿模式。一体化补偿和分体化补偿可灵活运用。



技术参数



　　1、准 确 度：  ±0.5%、±1.0%、 ±1.5%、2.0% 额定压力：  （可选择）：1.6MPA    2.5MPA    4.0MPA   4.0MPA以上订制



　　2、 流体温度：  -40℃ ------+400℃



　　3、工作电源： 交流220VDC   直流24VDC    内置锂电池（使用三年以上）



　　4、电器接口：  M20*1.5



　　5、 测量液体最底流速：0.5m/s



　　6、测量气体最底流速：3m/s



　　7、补偿方式：  在测量气体和蒸汽时可选择一体化温压补偿或分体式温压补偿



　　8、量 程 比：    1：10 、   1：15、    1：20、     1:30



　　9、连接方式：  法兰夹装、法兰连接、螺纹、卡箍连接



　　10、安装方式：  水平、垂直、倾斜、倒装



　　11、仪表材质：  304不锈钢、316不锈钢



　　12、 防护等级：   IP65、IP67



　　13、防爆等级：   本安型或隔爆型



　　14、输出形式：  脉冲输出、4-20MA电流输出



　　15、通讯接口：  RS485、RS232



　　16、通讯协议：  HART



　　17、流量范围：



　　测量常温常压空气时，仪表适用的流量范围见表（一）当测量非常温常压空气和其它气体时，仪表适用的流量范围应具体计算。见后面说明。



　　表5.1 涡街流量计空气流量范围

口径mm	标准测量范围m3/h	可选测量范围m3/h	输出频率范围Hz
15	5-30	5-50	460-3700
20	6-50	6-60	220-3400
25	8-60	8-120	180-2700
32	14-100	14-150	130-1400
40	18-180	18-310	90-1550
50	30-300	30-480	80-1280
65	50-500	50-800	60-900
80	70-700	70-1320	40-700
100	100-1000	100-1920	30-570
125	150-1500	140-3000	23-490
150	200-2000	200-4000	18-360
200	400-4000	320-8000	13-325
250	600-6000	550-11000	11-220
300	1000-10000	800-18000	9-210
350	1500-15000	1100-24000	8-175
400	1800-18000	1500-30800	7-143



　　上表是指空气在常温常压状态下，即参比条件下（t0=20℃，P0=0.1MPa,ρ0=1.205kg/m3,v=15×10-6m2/s）的流量范围



　　涡街流量计的下限流量取决于介质的工况密度和运动粘度



　　涡街流量计的上限流量一般不受介质压力和温度的影响。



　　因此，确定流量范围实际上是确定实际可用的下限流量。



温压补偿型涡街流量计适用于：



　　1、电站供气公司、造纸、印染、纺织、冶金、石化、矿山、钢铁、油田、医药、生物、食品、精细化工、学校、科研等需要测量蒸汽、气体流量的地方。



　　2、在测量气态和蒸汽介质时需要高精度计量用来贸易结算、实验数据获得、产能绩效考核时要加上温度压力补偿。



　　3、测量气态和蒸汽介质时工作压力和温度变化范围较大时建议加装温压补偿。

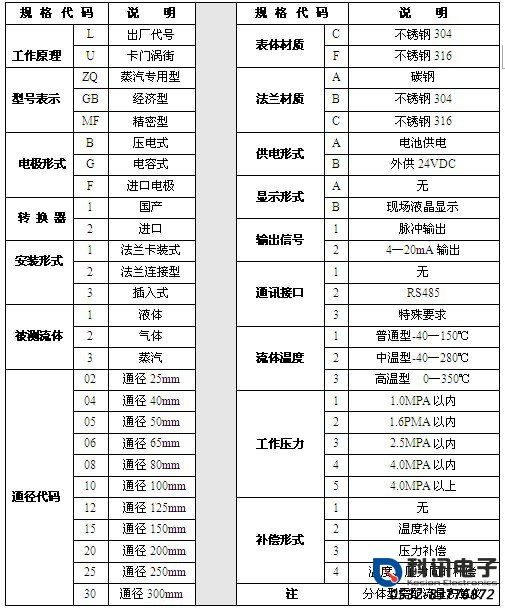

产品选型表
