产品:X射线荧光法光谱涂镀层测厚仪FISCHERSCOPE® X-RAY XULM

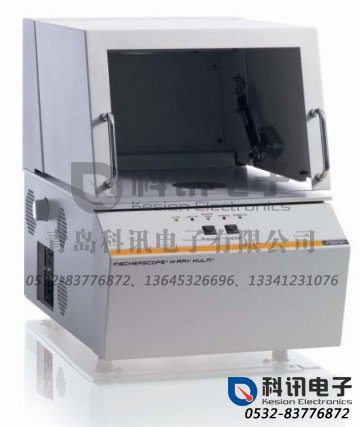

X射线荧光法光谱涂镀层测厚仪FISCHERSCOPE® X-RAY XULM

品牌:德国菲希尔

型号:FISCHERSCOPE® X-RAY XULM

电话:

0532-83776872、13645326696、13341231076

传真:

0532-83776882

地址:

青岛市四方区鞍山一路88号黄金岁月1824室

备注:

更详细产品请致电或点击<在线咨询>交流

产品详情
FISCHERSCOPE X-RAY

主要特点:

  FISCHERSCOPE® X-RAY XULM是一款应用于广泛的能量色散型X射线光谱仪,它结构紧凑,小巧耐用。它们十分适用于无损测量细小零部件上镀层厚度和成分分析。

  为了使每次测量都能在最优的条件下进行,XULM配备了可电动调整的多重准直器及基本滤片。

  比例接收器能实现高计数率,这样就可以进行高精度测量。由于采用了菲希尔的基本参数法,无论是镀层系统还是固体和液体样品,都能在没有标准片的情况下进行准确分析和测量。可测量的元素范围从氯(17)到铀(92)。

  XULM型X射线光谱仪有着出色长期稳定性,这样就不需要经常校准仪器了。

  本款仪器特别适合在质保、来料检验和过程控制等领域中使用

典型的应用领域有:

  十分微小零部件、接插件和线材上镀层厚度的测量

  印刷线路板上手动测量

  珠宝手表业中的镀层厚度测量及成分分析

设计理念

  FISCHERSCOPE® X-RAY XULM设计为界面友好、结构紧凑的台式测量仪器系列。根据使用用途,有以下两种不同版本型号,分别对应不同样品平台

  XULM:固定平面平台

  XULM XYm:手动X/Y平台

  高分辨的彩色视频镜头配以强大的放大功能,可以精确定位测量位置。

  尽管仪器本身结构紧凑,但是由于XULM光谱仪配备了宽敞的测量室,从而可以测量更大体积的样品。

  外罩底部留下了空隙,可方便的测量超出测量室大小的大尺寸扁平样品,如大面积的印制线路板等。

  通过强大而界面友好的WinFTM?软件,可以再电脑上便捷的完成整个测量过程,包括测量结果的数据分析和所有相关信息的显示等。

  XULM型光谱仪是型式许可符合德国“Deutsche Rontgenverordnug-RoV”法令要求的,有完善防护措施的测量仪器。

通用规范

  用途:能量色散X射线荧光光谱仪(EDXRF)用于测量镀层厚度和材料分析

  可测量元素范围:从氯(17)到铀(92),如使用选配的WinFTM?BASIC,可最多同事测量24种元素

  设计理念:桌上仪器,向上开启舱门

  测量方向:由下向上

X射线源

  X射线靶材:带铍窗口的微聚焦钨管

  高压:三种可调高压:30kV,40 kV,50 kV

  孔径(准直器):4个可切换准直器

  标准型(523-440):圆形¢0.1mm,¢0.2mm;矩形0.05mm×0.05mm;0.2mm×0.03mm

  可选(523-366):圆形¢0.1mm,¢0.2mm,¢0.3mm;矩形0.3mm×0.05mm

  可选(523-061):圆形¢0.1mm,¢0.2mm;矩形0.3mm×0.05mm;0.05mm×0.05mm

可按要求定制其它规格

  基本滤波片:3种可切换的基本滤片(标准型:镍,无,铝)

  测量点大小:取决于测量距离和使用的孔径大小,视频窗口中显示的就是实际的测量点尺寸,使用矩形0.05mm×0.05mm准直器,最小的测量点面积约为¢0.1mm

  测量距离,如样品为腔体时:0-20mm,校准范围,使用专利保护的DCM功能

  20-27.5mm,非校准范围,使用专利保护的DCM功能

X射线探测器

  X射线接收器:比例计数器

  二次滤波器:可选:钴滤波器或镍滤波器

样品定位

  视频显微镜:高分辨CCD彩色摄像头,可用来观察测量位置

  十字线带有刻度尺和测量点大小经过校准

  测量区域的LED照明亮度可调节

  放大倍数:38x-184x(光学变焦:34x-46x;数字变焦:1x,2x,3x,4x)

样品平台

样品平台 XULM XULM XYm
设计 固定样品平台 手动XY 平台
X/Y方向最大可移动范围   50×50mm
样品放置可用区域 250×280mm
样品最大重量 2Kg
样品最大高度 240mm
电气参数

  线电压,频率   AC 115V或AC 230V 50/60Hz

  能耗           最大为120W(测量头重量,不包括计算机)

  保护等级       IP40

  FISCHERSCOPE® X-RAY XUL®

尺寸大小

外部尺寸 宽×深×高(mm):395×580×510
重量 约45kg
内部测量舱尺寸 宽×深×高(mm):360×380×240
环境条件要求

测量时温度 10℃-40℃/50℉-104℉
存储或运输时温度 0℃-50℃/32℉-122℉
空气相对湿度 ≤95%,无结露

计算单元


计算机 带扩展卡的Windows®个人计算机系统
软件 标准配置:Fischer WinFTM®LIGHT
可选配置:Fischer WinFTM®BASIC,PDM®,SUPER
执行标准

CE合格标准 EN61010
X射线标准 DIN ISO 3497和ASTM B 568
批准 型式许可符合德国Deutsche Rontgenverordnug-RoV”法令要求,有完善防护措施的测量仪器
订购号

FISCHERSCOPE X-RAY XULM 603-031
FISCHERSCOPE X-RAY XULM XYm 603-132
可按要求提供额外的XULM型产品更该和XULM仪器技术咨询
