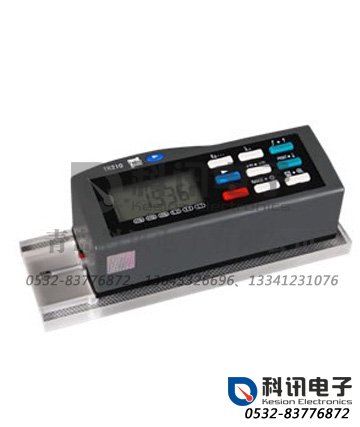

TR210手持式粗糙度仪

TR210手持式粗糙度仪



1. TR210手持式粗糙度仪产品概述



　　TR210手持式粗糙度仪适用于生产现场，科研实验室和工厂计量室。可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出来。本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》。



2. TR210功能特点



　　·多参数测量：Ra、Rz、Rq、Rt



　　·高精度电感传感器



　　·RC、PC- RC、GAUSS、D-P四种滤波方式



　　·符合ISO和GB标准



　　·段码液晶显示器，具有背光功能



　　·人机对话，界面直观、操作极其简单



　　·采用DSP芯片进行控制和数据处理，速度快，功耗低



　　·内置锂离子充电电池及控制电路，容量高、无记忆效应，充电时间短，连续工作时间长，大于20小时



　　·机电一体化设计，体积小，重量轻，使用方便快捷



　　·带有测值存储及存储数据查询功能



　　·内置标准RS232接口可连接时代TA220s打印机，可打印全部参数



　　·具有自动关机、多种提示说明信息



　　·可选配曲面传感器、小孔传感器、深槽传感器、测量平台、接长杆等附件菜单操作方式



3. TR210技术参数



测量参数	Ra、Rz、Rq、Rt
测量范围	Ra:0.025-12.5μm
显示范围	Ra、Rq：0.005-16μm，Rz、Rt：0.02-160μm
量程范围	±20μm、±40μm、±80μm
最高显示分辨率	0.001μm
滤波方式	RC、PC-RC、GAUSS、D-P
取样长度	0.25mm、0.8mm、2.5mm
评定长度	5L，L为取样长度
测量行程长度	7L
最大驱动行程长度	18mm/0.71inch
最小驱动行程长度	1.8mm/0.071inch
示值误差	≤±10％
示值变动性	≤6％
针尖角度	90°
显示方式	段码显示（带背光）
工作环境	温度：0ºC- 40ºC，相对湿度：＜90%
重量	440g
外型尺寸	140×52×48mm



4. TR210基本配置



　　主机、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架



5. TR210可选附件



　　TS110曲面传感器 、TS120小孔传感器、TS130沟槽传感器、TS131深槽传感器、TA610测量平台、TA620测量平台、TA630微调平台、TA631微调平台、TA230微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴
