超声波测厚仪UM-1

一、仪器概况



　　UM-1超声波测厚仪采用超声波测量原理，是一种超小型测量仪器。它能快速、无损伤、精确地进行测量（显示分辨率0.1mm）。本仪器可广泛应用于制造业、金属加工业、化工业、商检业等检测领域，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。除可对各种板材和各种加工零件作精确测量外，还可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，是材料保护必备的专用仪器。



二、测量原理



　　UM-1超声波测厚仪对厚度的测量是由探头将超声波脉冲透过耦合剂发射到被测物体，超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。



三、基本配置及各部分名称

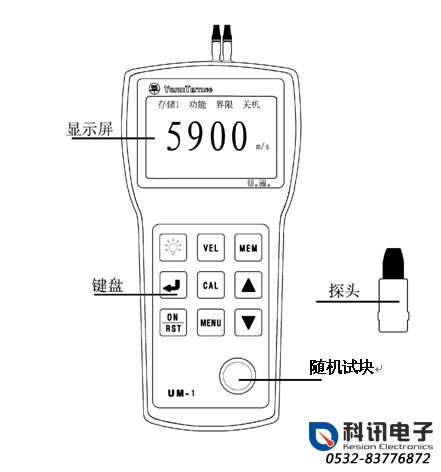

　　仪器各部分名称（见下图）





　　液晶屏显示：



　　m/s  —— 声速单位          BATT —— 低电压标志



　　mm   —— 厚度单位          凸   —— 耦合标志



　　键盘功能说明：



　　ON    —— 开机键             VEL —— 声速键



　　MENU  —— 菜单键             MEM  —— 存储键



　　CAL   —— 校准键                  —— 背光键



　　—— 回车键             △、▽——上、下调节键



四、标准配置：



　　·主机 —— 1台             ·耦合剂 —— 1 瓶        ·探头 —— 1个



　　·仪器密封箱—— 1个        ·电池 —— 2节          ·使用说明书—— 1本



　选购件：



　　·高温探头                  ·铸铁探头                  ·小径管探头



　　·微型探头                  ·探头线                    ·阶梯试块



　　·通信软件及电缆



五、技术参数



　　·显示方式：128×64大屏幕点阵液晶屏显示



　　·标准模式测量范围：0.8mm～300 mm 详见附表3：探头与测量范围



　　·管材的测量下限（钢）：Φ20mm×3.0mm（PT-08 探头），Φ15mm×2.0mm（PT-06 探头），示值误差不超过±0.1mm。



　　·示值误差：  测量范围下限至10mm ：±0.05mm



　　    10mm至测量范围上限 ：± （ 0.5% H + 0.01 ） mm



　　注：H为被测物实际厚度



　　·重复性：±0.1mm



　　·显示分辨率： 0.1 mm



　　·测量频率：4Hz



　　·声速调节范围：1000～9999 m/s



　　·使用环境：-10℃～40℃



　　·电源：二节5号碱性电池



　　·外形尺寸：149×73×32 mm



　　·重量：160g（不含电池）



六、主要功能



　　·利用仪器上的4mm标准试块进行校准，可对系统误差进行修正



　　·厚度值存储：可存储500个厚度值，关机后数据不丢失，并且划分为五个文件，便于对数据的管理



　　·厚度报警：可设置厚度界限，对限界外的测量值自动报警



　　·最小值捕获（也称扫查模式）：捕获测量过程中的最小值



　　·两点校准：测量曲面壁厚或特殊应用时，可提高测量的精度



　　·支持毫米和英寸两种厚度单位



　　·可存储5种不同材料的声速



　　·校准值自动存储，关机后数据不丢失



　　·删除功能：对文件中的可疑数据进行删除，也可删除所有已存储数据以便存储新的数值



　　·具有背光显示功能，为夜间工作带来方便



　　·低电压提示



　　·自动关机：如果5分钟内没进行任何操作，仪器自动关机



　　·耦合状态提示：通过观察耦合标志的稳定性可知耦合是否正常



　　·支持中文、英文两种语言界面
