产品:超声波测厚仪PD-T1(精密型)

超声波测厚仪PD-T1(精密型)

品牌:国产

型号:PD-T1

电话:

0532-83776872、13645326696、13341231076

传真:

0532-83776882

地址:

青岛市四方区鞍山一路88号黄金岁月1824室

备注:

更详细产品请致电或点击<在线咨询>交流

产品详情

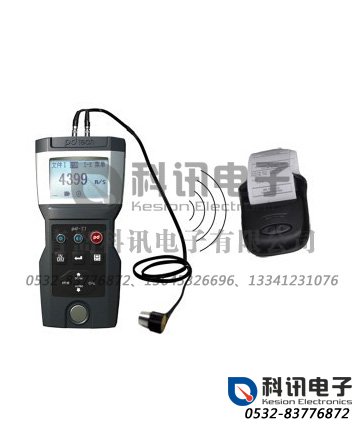

精密型超声波测厚仪 PD-T1

  PD-T1是一款高精度数字超声波测厚仪,采用脉冲反射超声波测量原理,适用于超声波能以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量,测量分辨率高达0.001mm。此仪器可对各种板材和各种加工零件作精确测量,适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度,可被广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

1. 产品特点

  1)采用高精度计时芯片和V-PATH 校准模型,实现精准测量,显示分辨率高达0.001mm

  2)支持多种专用探头,3 档增益可调,适应多种应用场合

  3)可对厚度、声速、时间等信息进行完整存储

  4)内置蓝牙模块及Mini-USB接口,可配合蓝牙打印机实现无线打印,并可与PC机或智能终端设备进行有线、无线数据传输

  5)智能语音播报,配合LED背光显示,可在各种光线环境下使用

  6)支持实时在线测量,主机软件可进行升级

2. 基本原理

  超声波测量厚度的原理与光波测量原理相似,当探头发射的超声波脉冲通过被测物体到达材料分界面时,脉冲被反射回探头通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

3. 技术指标

指标 参数
技术指标 测量范围(45#钢) 0.7~400mm
显示精度 0.001mm / 0.01 mm 可选
测量误差 (<10mm) ±0.03mm
测量误差 (≥10mm) ±0.3%
测量周期 4次/秒
工作频率 2M、3M、5M、7.5M
声速范围 1000 ~ 9999 m/s
校准试块 4.0mm(钢)
基本功能 实时在线测量 支持
语音播报 支持
探头校准 零点校准、两点校准
声速校准 支持
测量模式 脉冲回波(P-E)
调节增益 3档可调
数据存储 1000组(厚度、时间、声速)
报警功能 支持
扫描模式 支持
差值模式 支持
耦合指示 支持
电量指示 支持
实时时钟 支持
欠压指示 支持
自动关机 支持
探头规格 标配探头 G5M-P10
可选探头 G5M-P10、G5M-P08、G7M-P06、
G2M-P12、H3M-P12
环境温度 使用温度 -10 ~ 50 °C
存放温度 -30 ~ 60 °C
显示 显示屏 FSTN LCD 点阵显示
背光 LED 背光
语言 中 / 英
菜单操作 支持
显示信息 厚度测量值、声速、时间、耦合状态、差值指示、报警指示、扫描指示、电量指示、存储指示、蓝牙指示等
通讯 电脑接口 Mini-USB接口,虚拟串口通讯
蓝牙 支持
软件配置 PC通讯软件 可使用第三方串口通讯软件进行数据通讯
主机升级软件 支持主机程序升级
打印 打印机 可选的便携式蓝牙热敏打印机
打印纸卷直径 40mm
打印纸宽 57±0.5mm
电池 电池规格 内置3.7V可充电锂电池,1100mAh
充电电源 5V / 1A
充电时间 4小时
外观包装 外形尺寸 160mm * 78mm * 35mm
外壳材质 ABS+PC合金
主机重量 260g
标准配置 仪器主机1台、G5M-P10超声测厚探头1支、普通耦合剂1瓶、充电器1个、通讯电缆1根、说明书1本、合格证1张、保修卡1张、装箱卡1张、ABS防震仪器箱1个
