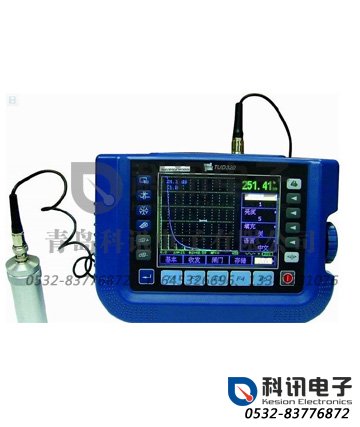

TUD320数字超声波探伤仪

TUD320数字超声波探伤仪



一、产品概述



　　TUD320数字超声波探伤仪采用彩色高速宽温工业级TFT_LCD液晶显示屏，领先国内的技术设计，检测速度快、精度高、波形稳定。该仪器可用于多种材料内部缺陷的检测，如钢、铜、铝、铸锻件、以及金属焊缝等等，可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役安全检查、寿命评估、质量控制等！



二、功能特点



　　超大彩屏——彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不同的光线条件，背光连续可调。



　　高采样率——10位高速实时采样，较8位采样测值更加精确



　　曲面校正——便于对非规则材料和小管径管件进行检测



　　双模曲线——DAC曲线、DGS曲线两种模式可选



　　电量监控——以百分比的形式显示电量，方便监测，并具有过充过放保护



　　方便通用——可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。



　　B-扫描——可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。



　　打印功能—直接驱动打印机，打印厚度报告与波幅曲线。



　　PC通讯—测量数据和系统设置参数直接上传，探伤报告自动生成。



三、技术参数



名称	技术数据
扫描范围（mm）	扫描范围（mm）：2.5～5000
脉冲移位（ms）	脉冲移位（ms）：-20～+3400
探头零点（ms）	探头零点：0.0～99.99
材料声速（m/s）	材料声速：1000～9999 7个固定声速：2260,2730,3080,3230,4700,5920,6300
输出阻尼（W）	50，150，400
工作方式	单探头（收、发），双探头（一收一发），透射（透射探头）
频率范围（MHz）	低频0.2–1、中频0.5–4 、高频3–15三档可选
增益调节（dB）	0～110 调节步距：0.0，0.2，0.5，1，2，6，12
垂直线性误差	垂直线性误差不大于3%
水平线性误差	在扫描范围内，不大于0.2%
探伤灵敏度余量	³50dB
动态范围	³32dB
探伤通道	10个
外型尺寸(mm)	243×173×70
重量（kg）	1.5



四、基本配置



　　1.主机



　　2. 3A/9V电源适配器



　　3.探头连接电缆



　　4.直探头2.5MHz20



　　5.斜探头5MHz8×9K2



　　6.耦合剂



　　7.背带



五、可选附件



　　1.串行通讯电缆（9针）



　　2. PC端通讯软件



　　3.串行打印机TPUP-NH



　　4.探头、试块
