一、产品概述

　　电池供电型超声波冷、热量表

　　电池供电型超声波冷/热量表适用于无电源现场的热量计量。主板采用具有50分贝动态范围的前置接收放大器，可选配外夹式、插入式、管段式等传感器。

二、技术参数

　　* 测量精度：满足EN1434标准，重复性：优于0.5%

　　* 工作电源：3.6V/19AH锂电池供电（电压≥2.6V时工作正常）

　　* 测量周期：500ms~49秒（出厂默认10秒）

　　* 采样次数：每个测量周期采样次数32组~128组可选（出厂默认64组）

　　* 显示：本地96段LCD显示器可显示44个不同的窗口内容

　　* 操作：使用专用二次仪表或PC设参软件（公司网站可下载），通过RS485设置参数，可浏览44个窗口内容

　　* 铂电阻：PT1000铂电阻

　　* 热量单位：吉焦尔、千卡可选

　　* 可选输出：◇1路USART（TTL）输出

　　◇1路非隔离RS485输出

　　◇双路隔离OCT输出（脉冲宽度6~1000ms间可编程，默认200ms）

　　◇1路双向串行外设通用接口，可直接通过串联的形式连接多个外部设备：4-20毫安模拟输出板、频率信号输出板、热敏打印机等

　　* 通讯协议：标准M-BUS协议，MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品通讯协议

　　* 其它功能：自动记忆前512天，前128个月，前10年正/负/净累积流量

　　自动记忆前30次上、断电时间和流量并可实现自动或手动补加

　　可通过E-mail传送来的代码文件实现软件升级

　　* 防护等级：IP68

　　* 传感器：管段式、外缚式、插入式

三、小口径机械尺寸

小口径机械尺寸1 小口径机械尺寸2

公称通径(DN)	长度(L)	宽度(W)	高度(H)	连接螺纹	质量(kg)	压力(MPa)
15	165	96	97	G3/4B	1.25	2.5
20	195	96	101	G1B	1.7
25	225	96	110	G1 1/4B	2.4
32	230	96	113	G1 1/2B	2.7
40	245	96	120	G2B	4.8
50			170

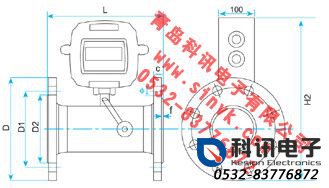

四、大口径机械尺寸

大口径机械尺寸

公称通径DN	压力(MPa)	长度L	高度		法兰外径D	螺栓孔中心圆直径D1	螺栓孔径×数量Φ×n	密封面		法兰厚度
公称通径DN	压力(MPa)	长度L	H1	H2	法兰外径D	螺栓孔中心圆直径D1	螺栓孔径×数量Φ×n	D2	f	法兰厚度
50	1.6	200	234	255	165	125	18×4	99	3	20
65		200	254	275	185	145	18×4	118	3	20
80		225	268	289	200	160	18×8	132	3	20
100		250	287	308	220	180	18×8	156	3	22
125		250	315	336	250	210	18×8	184	3	22
150		300	345	366	285	240	22×8	211	3	24
200		350	403	424	340	295	22×12	266	3	24
250		450	462	483	405	355	26×12	319	3	26
300		500	516	537	460	410	26×12	370	4	28
350		550	572	593	520	470	26×12	429	4	30
400		600	626	647	580	525	26×16	480	4	32
450		700	682	703	640	585	30×20	548	4	34
500	1.0	800	745	766	670	620	33×20	585	4	32
600	1.0	1000	858	879	780	725	36×20	685	5	36
700	0.6	1100	938	959	860	810	36×24	775	5	32
800		1200	1046	1067	975	920	39×24	880	5	32
900		1300	1146	1167	1075	1020	39×28	980	5	34
1000		1400	1261	1282	1175	1120	42×28	1080	5	36

五、选型编码

　　 A B C D E F G H I J K L

　　TDS-100 — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □

字母	参数	选　　项
A	主机类型	Y 一体式（本地可操作设参）
		F1 分体壁挂型 F2 分体壁挂防爆型 F3 分体盘装型 F4 分体本地显示型
		M1 模块型（本地可操作设参） M2 模块型（本地无操作，09年底停产）
		S 经济型（本地可操作设参）
		W 水表（电池供电,磁性按键可浏览窗口）
B①	工作电源	A 交流（85-264VAC） B 电池（3.6V锂电池） D 直流（24V/8-36VDC）
C	热量功能	N 无 Y 有
D②	传感器类型	B1 标准S1型 B2 标准M1型 B3 标准L1型 B4 高温S1H型 B5 高温M1H型
		C1 标准插入式 C2 水泥插入式 C3 水表插入式
		G1 标准管段式（法兰连接） G2 卫生管段式（活接连接）
E	测量管径	DN(mm)_____
F③	管道材质	0 碳钢 1 不锈钢 2 铸铁 3 玻璃钢 4 PVC 5 水泥
G	公称压力	_____MPa
H④	流量累积单位	M 立方米 L 升
H④	最小读数(水表)	1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L）
I	热量累积单位	N 无 K Kc（千卡） G GJ （吉焦） B BTU（国外适用）
J⑤	信号输出	N 无输出 A 4-20mA F 频率输出 T OCT输出 R 脉冲输出 4 RS485输出
K	信号输入	N 无输入 1 1路4-20mA输入 2 2路4-20mA输入 3 3路4-20mA输入
L	单根电缆长度	_____米（分体管段式传感器为单根四芯电缆，其余传感器为双根两芯电缆）

　　举例说明：TDS-100F1-A-N-B2-200-0-1.6-M-K-4-N-10

　　解释：壁挂主机，交流供电，标准M1型探头，DN200管径，碳钢管材，压力1.6MPa，流量单位立方米，485输出，10米电缆线。

注释解释：

　　①：* 交流电源适用于TDS-100F型、TDS-100Y型，其它型号主机适用于电池供电或直流供电。

　　* 直流电源适用于所有型号产品，除TDS-100F1、F2、F3、TDS-100S供电为24VDC，其余为8-36VDC。

　　* TDS-100W型电池供电水表也可8-36V供电，如有需要订货时请注明。

　　②：电池供电超声波工业水表/热量表，如选用插入式或外夹式传感器，最大可测管径为DN800。

　　③：铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器，需配专用管箍方可安装，订货时请注明。

　　④：最小读数只适用于TDS-100W电池供电型超声波水表选型。

　　⑤：* 如选用有源4-20mA输出，工作电源要求交流或直流24V。

　　* OCT脉冲宽度出厂默认设置200ms，在6~1000ms之间可编程。

　　* 电池供电超声波水表或热量表RS485输出有两种可选，一种是内部锂电池供电，工作电压为3.3V，另一种是需外部提供直流电源，用户订货时请注明，否则有可能485输出接口无效。
