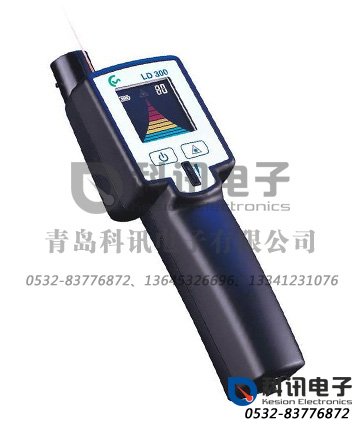

LD300超声波测漏仪

LD300超声波测漏仪|气动系统测漏仪|超声波检漏仪|放电检测仪



　　压缩空气系统中的泄漏可以造成上万元的损失。所以经常进行测漏检漏是十分重要的维护措施，相对传统的用肥皂水测漏方式，LD 300尽显现代精密测量仪表的优越性。



　　LD300超声波测漏仪应用于压力及真空泄漏检测、阀座泄漏检测、排气系统泄漏、热交换机、锅炉、冷凝器、蒸气阀检测、轴承检测、齿轮/传动装置检测、风、噪声、水泄漏、机械故障检测、桶、小管等泄漏检测、电力电弧放电检测。



工作原理



　　局部放电，轴承磨损，或当气体从管道或气罐里泄漏时，会产生超声波，此超声波可被LD 300在数米以外检测到。LD 300将这些人耳听不见的信号转换成可通过耳机容易听见的频率。且LD 300的镭射光将指向数米外泄漏的具体位置。如果测量气体泄漏在非加压的状态下，可以使用超声波音源产生器，极小孔的细微泄漏也可被检测到。 超声波传感器通过连接线检查接缝泄漏



应用范围

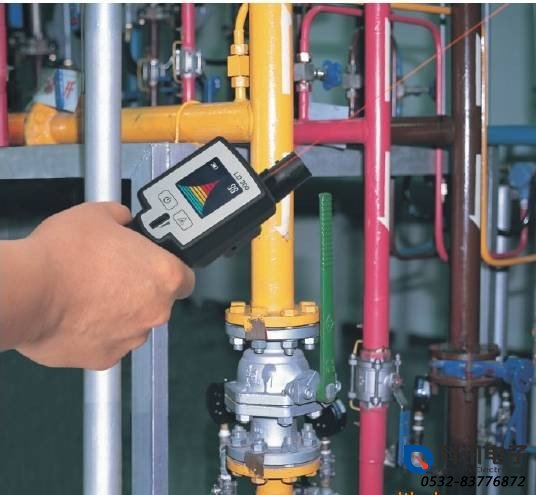

　　检查气体、真空装置和制冷系统的泄漏，适用于任何气体



　　检查蒸汽运输系统的泄漏



　　门窗的密封性检测



　　漏水检测



　　电气故障检测：如因电线绝缘体细微破坏而引起的局部放电



　　轴承磨损程度

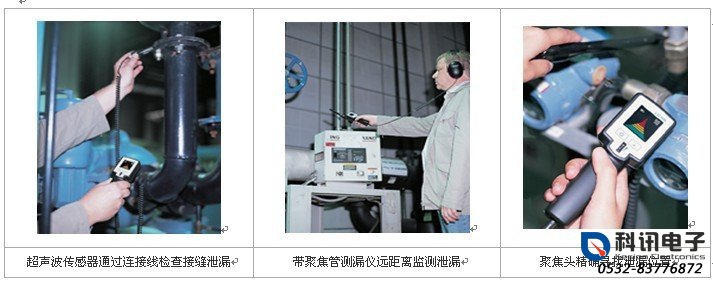

　　气密性检测案例



　　带聚焦管测漏仪远距离检测泄漏聚焦头精确寻找泄漏位置



节约成本



　　压缩空气是最昂贵的能源之一。仅在德国，60,000个气动系统每年消耗电能14,000,000,000 kWh。其中约15% - 20%可被节省（Peter Radgen, Frauenhofer Institute, Karlsruhe）。很大一部分的浪费是由于压缩空气中的泄漏所造成的。压缩空气未经使用就白白地"流失"了。在6 bar 下计算损失：1毫米小孔的泄漏 = 2700元/年



技术参数



　　工作频率： 20-100kHz （中心频率：38-42kHz）



　　插头：1） 由耳机和充电器共用的４极连接器



　　　　　　2）用于连接传感器或传感器连接线的3.5毫米立体声听筒插口



　　显示：3 color black-mask LCD, 10 level



　　激光指示器：波长：655 ~ 660nm



　　输出功率：0.4 … 0.5mW



　　电源：内置式可充电电池（NiMh）



　　工作时间：使用激光指示器时约６小时



　　不使用激光指示器时约４小时



　　充电时间：约1.5小时



　　工作温度：0°C 至 + 40°C



　　贮存温度：-10°C 至 + 50°C



　　重量：2.5 kg （全套）




参考技术参数：



　　气体泄露点形式：软硬管孔隙裂纹、电磁阀等密封圈破损、转换接头等螺纹松动、快插接头磨损等各类气动元器件所涉及的所有泄漏点（含二次泄漏）



　　泄露点定位精度：±0.6 cm



　　最小泄漏源气体压力：0.025 MPa



　　最小可测泄漏量：0.8 L/min（ANR）



性能参数表：

该图表显示的是LD 300在不同压力下针对不同尺寸的泄露孔能够测出泄漏的最大距离（实验室环境）
压力 / 直径	0.1 mm	0.2 mm	0.5 mm
0.5 bar	2 m	2 m	10 m
5.0 bar	8 m	14 m	18 m

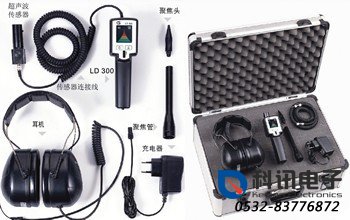

订货信息：

订货号	描述
0601 0103	超声波测漏仪套装包括:
0560 0102	LD 300测漏仪
0605 0001	超声波传感器
0554 0102	耳机
0530 0101	聚焦管和聚焦头
0553 0101	超声波传感器连接线
0554 0001	充电器
0554 0101	专业手提箱
	以上套装不含的其它配件:
0554 0103	超声波音源产生器
0530 0102	测量伸缩杆
